联想老电脑换主板前置USB口改造-上网的蜗牛

接了个联想旧电脑升级的活，电脑有十多年由于某些原因无法购买新的，只能升级硬件，综合考虑后选用了非联想的主板，一通造后能正常使用了，唯一的问题是前置USB口由于新主板是9针接口，而线是11针的，接不上，原本想就这想用，但客户说需要前置U口，OK！客户的要求就是我的使命，在分析了N个方案后最终选择改造—-这个速度最快、还是零成本。开工：看图

图片[1]-联想老电脑换主板前置USB口改造-上网的蜗牛 — 旧主板前置USB口各针脚定义图

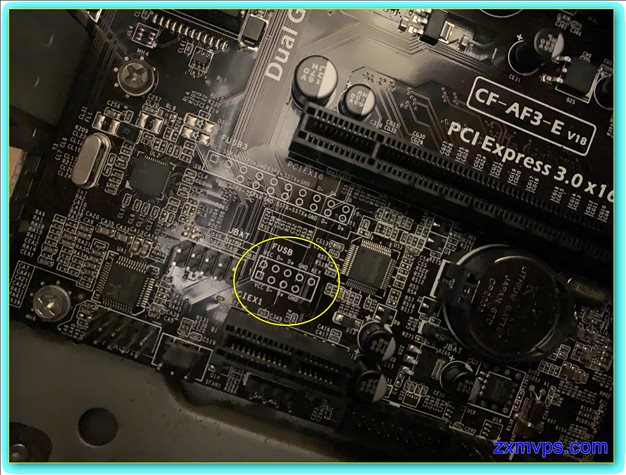

看针脚定义，比较幸运，顺序是相同的，只是旧板有12根针而新板只有9根。这都是小事，咱把接口改造一下就行，思路就是把线上多余的部分剪掉（剪以永治大法好啊）

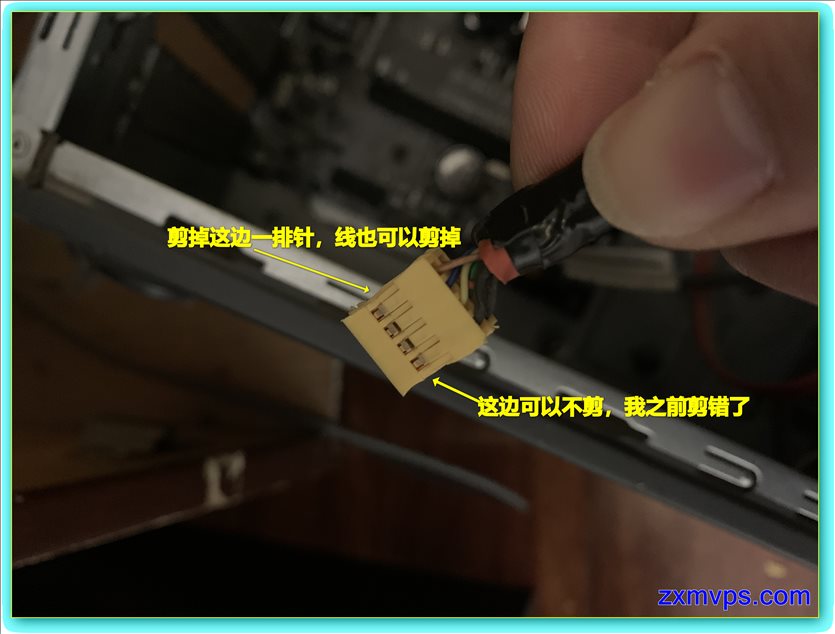

图片[3]-联想老电脑换主板前置USB口改造-上网的蜗牛 — 就这么剪，然后插上就行了，注意方向别插反了就行。
